液晶万能通用主板

[ 时间:2016-1-14 9:45:00 点击: ]

 液晶万能通用主板

有了此套全能通用套板, 即可对市面上各种品牌机快速检测断定故障部位, 一般对一台大屏幕液晶电视故障检测可在 2---10 分钟内完成,大大减轻维修负担!

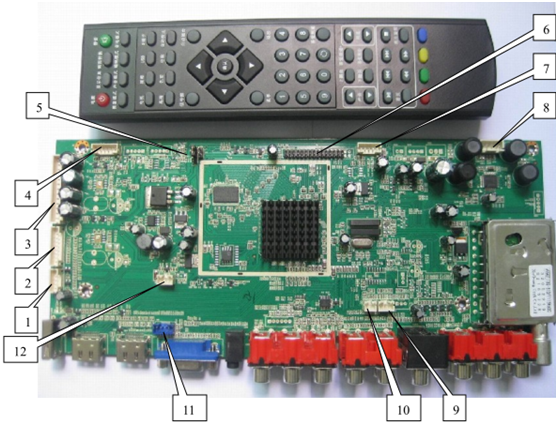

各插口功能:

1.  遥控接收板

2.  按键接收板

3.  主板供电及开关机控制 (包括:12V 5V GND 5VS ON/OFF

4. 制 背光控制 ( 包括: 12V GND BKL  (背光开关信号) ADJ (背光亮度信号) 注意:在点大屏的时候(背光亮度信号) 注意:在点大屏的时候 12V  不要通电,只需要接 GND 和 和 BKL 和 和 ADJ  或是GND 和 和 BKL 我们现在用的屏基本上第 12  脚为 BKL 脚我们可以注意看一下高压板上面的标识脚我们可以注意看一下高压板上面的标识)

5. 择 显示屏电压选择 (3.3V 5V 12V查清楚你所要点的屏上电电压)

6. LVDS 屏线 (屏线不能插反或是插错,不然会引起烧板或是烧屏,注意屏线的电源一头应插在长方形的角有个一缺口的那一端,或是打有白点的那一端)屏线 (屏线不能插反或是插错,不然会引起烧板或是烧屏,注意屏线的电源一头应插在长方形的角有个一缺口的那一端,或是打有白点的那一端)

7. 接口功能未开通

8. 喇叭接口

9. 接口功能未开通

10.  接口功能未开通

11.  主板程序写入接口

12.  接口功能未开通

万能液晶驱动板主板特点:

此液晶驱动主板可以从:5.6 寸直接点到 65 寸,不管你是高分低分,只需要一个高分程序和一个低分程序即可搞定 (建议买家够买两套此液晶主板,一板写高分程序,一板写低分程序这样用起来更方便),还有一种液晶主板不论高分低分屏, 可全部通过遥控器来操作, 不用因屏不同而又要重新烧录程序。 但是我不建议大家买这样的板, 虽然不用重新写程序, 但是你每次点一个高分屏或是一个低分屏后,再点另一种屏时,又得用遥控器进总线进行程序的改写,有时候还改写不成功, 造成我们以为屏坏的错觉, 所以我建议大家也不是为了省那么 100 多块钱而去影响我们的工作效率。 此主板带了现在主流的 HDMI 高清接口两路, 一路 AV 输出和输入, 两路高清分量信号输入,一路 S 端子,一路 RF,和一路声音带来听觉震撼的同轴声音输出,给我们带来不一样的听觉效果。
