产品概述:

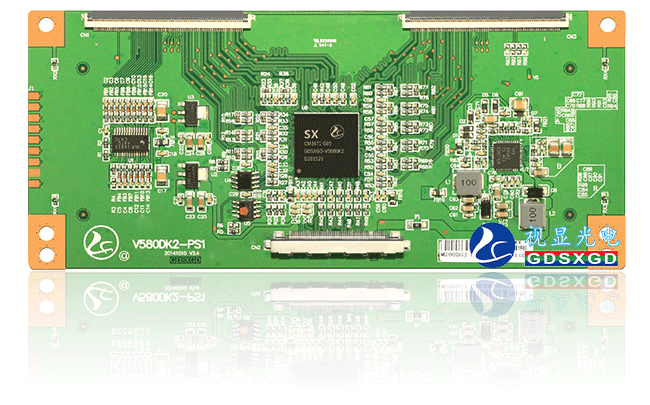

     V580DK2-PS1 V3.4-奇美逻辑板 是一款适用于奇美群创的 逻辑板板，能直接驱动3840*2160分辨率的LVDS屏，内含强大的视频处理功能，能输出高质量的画面。支持双通道     LVDS输入，可以显示真实1.07g颜色 (8-bit+Hi-FRC)。

  技术参数：

 支持屏型号：M280DGJ-Q02 C1,M280DGJ-XR30,M280DGJ,V420DK1-PS1-C1,V420DK1-QS1-  C1,V500DK2-QS1 C1,V580DK2-QS1 C1,V580DK2-QS1

  面板类型：a-si  TFT-LCD  液晶玻璃

  面板尺寸：58英寸 50 42 40 39 28

  面板分辨率：3840（RGB）*2160

  输入分辨率：1920*1080

  显示颜色：1.07B（8-bit+Hi-FRC）

  响应时间：5.5（Typ） (G  to  G) (ms)

  扫描频率：60Hz

  信号接口：LVDS

  电流范围：300mA~700mA（Typ）

  输出电压：12.0V（Typ）

  输出接口：(FPC-80PIN-0.5)*2

  信号输入：8-Bit LVDS Signal 1920x1080@60Hz

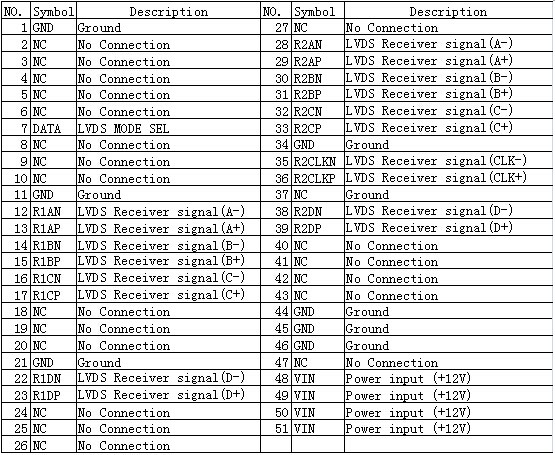

  LVDS接口定义

 奇美UD系列逻辑板

视显光电V580DK2-PS1逻辑板适配如下奇美系列屏

V390DK1-PS1 C1  V420DK1-QS1 C1  V420DK2-PS1

V500DK2-PS1 C1  V500DK2-PS1 V500DJ2-KS5-L1  V500DK2-QS1-C1 V500DK2-QS1 D1  V500DJ2-QS5 M1  V500DJ2-QS5 M3

V580DK2-QS1-C2 V580DK2-PS1 V580DJ2-QS5-M1

M280DGJ-Q02 C1  M280DGJ-XR30  M280DGJ

视显光电V500DK1-P01逻辑板适配如下奇美系列屏

V500DK1-P01/LS1/KS1 V500DK3-QS1 V580DK1-KS1/

奇美FHD系列逻辑板

V420HK1-CS5 V500HJ1-PE6-D4  V500HK1-PS6-D2 V580HJ1-PD6-C2  V500HJ3-PE1-C1 V400H2-XLPH1 V500HJ3-PE1-C1  V400H2-XLPH1 V500DK1-P01 H5，C1，B3
