液晶显示器结构原理

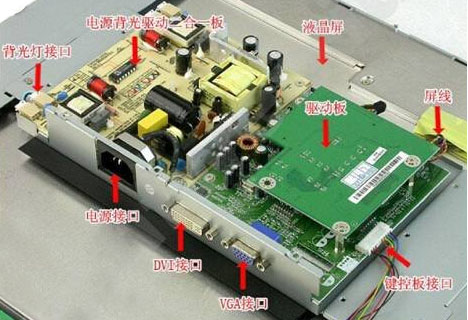

液晶显示器产品的迅速普及，对于我们这些做技术服务的维修人员来说，就意味着一个新的学习任务摆在了我们的面前，下面我们进入正题，首先，我们看一张液晶显示器内部电路部分的结构图片。

上图我们可以知道，液晶显示器在内部电路结构上主要有以下几个部分构成：

①  驱动板（也叫主板）：主要是用以接收、处理从外部送进来的模拟（VGA）或者数字（DVI）视频信号，并通过屏线送出信号去控制液晶屏（PANEL）正常工作。驱动板上含有MCU单元，它是液晶显示器的检测控制中心和大脑。

②  电源板：用于将90-240V的交流电压转变为12V、5V、3V等直流电供给显示器工作。

③  背光板（也叫高压板）：用于将主板或电源板输出的12V的直流电压转变为PANEL需要的高频的1500-1800V的高压交流电，用于点亮PANEL的背光灯。电源板和背光板有时会做在一起也就是所谓的电源背光二合一板。

④  液晶屏：液晶显示用模块，它是液晶显示器的核心部件，其包含液晶板和驱动电路。

其中，液晶屏是液晶显示器内部最为关键的部件，它对液晶显示器的性能各价格具有决定性的作用。

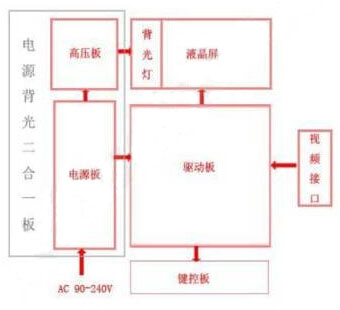

液晶显示器电路结构方框图
