液晶电视逻辑板的原理分析

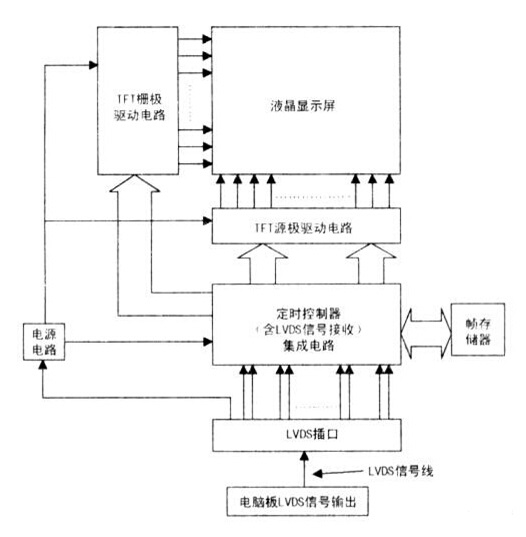

液晶电视逻辑板部分主要由定时控制器、帧存储器、DC-DC电源电路组成，从信号处理板上输出的LVDS差分数字信号首先进入定时控制器，经过定时控制器输出TFT源极驱动信号、TFT栅极驱动信号，该信号经过TFT的栅极、源极驱动电路 生送往液晶屏上去控制液晶屏上的TFT薄膜晶体管，控制液晶屏上液晶分子的扭转曲度以还原出图像。

TFT栅极驱动和TFT源极驱动电路一般采用TAB（TapeAutomatedBonding,即各向异性导电胶连接方式）连按方式把TCP（TapeCarrierPACkage,即带载封装）封装形式的TFT源极、TFT栅极驱动的芯片IC连接到液晶屏上。

维修过程中如果屏幕出现某种颜色垂直竖线或竖带，一般为相对应竖带部分的TFT源极驱动电路损坏，或TFT源极驱动的TAB与液晶屏接触不良造成。现有的维修工艺无法对TAD与屏接触不良进行焊接所以遇到上述故障时，一般无法修复。

这时需要提及到的是，背光灯电路和液晶屏电路是完全独立的，如果逻辑板不工作而背光灯工作正常，在观察液晶屏时会发现暗蓝色的光栅，但屏幕上无图像、无字符、如果背光灯电路工作异常而导致液晶屏上的背光源不能够点亮，则观察液晶屏为黑色（有些液晶屏在背光灯不亮时，仔细观察液晶屏幕能够看到淡淡的图像，原因为液晶屏组件不同，有些液晶屏会出现光折射现象，因而能看到图像）所以在维修中要加以区分，而实际维修中逻辑板电路与背光灯升压板同时损坏的几率也很低。
