逻辑门电路逻辑符号与功能
最常用的集成门电路有TTL系列集成逻辑门和CMOS系列集成逻辑门两大类。就其功能而言，常用的有与门、或门、非门、与非门、或非门、与或非门、异或门以及集电极开路（OC）门、三态（TS）门等。如下表出了常用逻辑门的逻辑符号与功能。
常用逻辑门的逻辑符号与功能
1．外部特性参数
集成逻辑门的主要外部特性参数有输出高、低逻辑电平，开门电平，关门电平，扇入系数，扇出系数，输入短路电流，输入漏电流，平均传输时延和空载功耗等。
2．集成门电路的应用特点
（1）在进行逻辑设计时，各类逻辑门可实现与其对应的逻辑运算功能。
（2）OC门的输出端可以直接连接，实现“线与”，此外可实现电平转换和直接驱动发光二极管等。
（3）TS门主要用于总线传送，多个TS门的输出端可以直接与总线连接，实现数据分时传送。
（4）用逻辑门组成实际电路时，对集成门的多余输入端必须恰当处理。例如，TTL与门和与非门的多余输入端可以通过电阻接电源，或门和或非门的多余输入端可以通过电阻接“地”。CMOS与门和与非门的多余输入端可以直接与电源相接；CMOS或非门的多余输入端可接“地”等。总之，既要避免多余输入端悬空造成信号干扰，又要保证对多余输入端的处置不影响正常的逻辑功能。
3．常用TTL集成门电路芯片
（1）集成与非门电路芯片

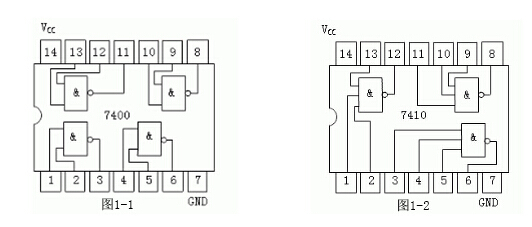

常用的TTL与非门集成电路芯片有7400、7410和7420等。7400是一种内部有四个两输入与非门的芯片，其引脚分配图如图1-1所示；7410是一种内部有三个三输入与非门的芯片，其引脚分配图如图1-2所示；7420是一种内部有两个四输入与非门的芯片，其引脚分配图如图1-3所示。图中，VCC为电源引脚，GND为接地脚，NC为空脚。
RTTL;K
图1 与非门7400、7410和7420的引脚分配图
