液晶屏逻辑板原理分析与故障检

[ 时间:2013-5-23 10:12:33 点击: ]

液晶屏逻辑板原理分析与故障检

  白屏在维修中也占有一定比例,遇到白屏故障首先要检查3个电压,第一个电压是10V或者是12V(它是由5V33V的屏供电电压经过一个简单升压后,产生的一个电压。);第二个电压是25V或者是30V,由屏而定。(它是由DC----DC变换电路输出的。);第三个电压是负7V(它也是由DC---DC变换电路输出的)。一般屏电路这三个电压都正常,最后才考虑主芯片;一般屏的DC变换电路,第一要检查的就是滤波电容,第二个就是DC---DC电路,IC坏的多,检查以上几步如果还不能修好,建议直接更换逻辑板,如果是一体屏,那就只有更换屏了。

 液晶LCD屏竖线,专业是用压屏机完成,但是一般维修部没有该设备,故可以用热风枪加铝片处理,一般竖线是屏驱动和屏连接的排线松动,用手按着就好。因排线是软塑料制成不能用热风枪直接加温,就借用铝片去按压排线,然后加热铝散热片。用手按着不要松动,温度控制200摄氏度,太高会把排线烧坏,风枪温度要自己掌握好不然会把屏吹报废,这种方法是死马当活马治,不成功就真的成死马了。

一般的故障判断如下:

  1、花屏检查lvds连接线,一般接口处连接松,或潮湿,芯片坏的也有。

  2、调节显示器时菜单乱码,更换主芯片或者存储器。

  长虹,康佳等多种机型此屏逻辑板故障: 白屏通病DC-DC电路坏, 可换DC-DC电路解决, 不用换板搞定关键你要断定故障部位是此板坏了, 屏供电5V 25V左右电压为0 , 即为白屏。

采用TPS65161DC/DC典型应用

  电路主要电压释义

  • VGL:GATE OFF控制电压;本屏:-5.6V

  • VGHGATE ON控制电压;本屏:21V

  • VCOM:显示屏的基准电压。Vcom电压生成电路由接近共模电压(VDD/2)10D/A转换器组成。

  • VDD:数字电源,VDD18表示1.8V,其他同。

  • AVDD/VDA:模拟电源,供给U6/HX8915产生GAMMA电压;

  • M/POL:液晶驱动极性转换信号,用于产生VCOM信号

  • GVON,GVOFF:VGH时序控制信号,来自于CM1682A36脚,37;

PWRONDC/DC转换IC开启信号,来自于CM1682A33

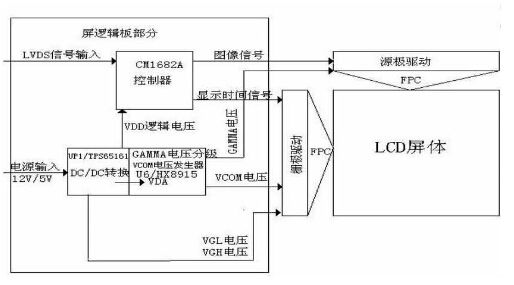

液晶屏逻辑板原理图如下:

维修案例:

  故障现象:有声无图,黑屏

  机型:TLM4236P 机芯:液晶LCD-MST6

  分析检修:开机检查背光灯亮,检测屏供电12V正常,遥控开关机正常,这说明主板控制部分工作正常,因此把重点放在对逻辑板的检查上,逻辑板主要是由格式变换器电路和DC/DC变换器电路组成,因为是屏不能点亮,所以把DC/DC变换器电路做为重点检查,为检修方便,先简要分析一下该电路的控制过程

  VCC-PANEL进入UP1202122脚,经过芯片内部转换从第18(SWB)输出25V电压通过UP5稳压得到18V给格式变换芯片提供供电,UP1的第11(DRN)通过DP7C227UP111脚内部组成的升压电路输出约-56V左右的VGL电压为行列驱动提供负压供电,UP1芯片内部检测到25V正常工作后,由LP7LP2DP2DP6UP14(SW) 5(SW)内部电路组成的升压电路开始工作,输出约16V的电压,UP127(GD)QP1QP2提供一个开启信号,16V电压经过QP1QP2得到VDA电压为行列驱动电路提供供电,当以上电路都正常工作后,VAAP经过由DP5CP18UP110(DRP)内部组成的升压电路开始正常工作,通过RP21限流得到VGHP电压,VGHP通过QP8输出22V左右的VGH电压为行列驱动提供供电。

从以上分析可以看出,该电路正常启动工作时存在严格的时序关系因此依此时序关系分别检查各路电压,发现VGHP电压仅为10.5V,而正常时为19.5VVGH电压为0V,正常时应为18V,显然问题是因VGHP电压不能正常升压引起的,经检测UP1的第10脚电压为0V,而正常时10脚应能检测到22.5V的直流电压,交流检测时有5V左右的交流电压,但实测交直流电压均检测不到测量该脚对地电阻无异常,怀疑UP110脚内部损坏,更换后故障排除。

  机型:TLM40V68P机芯:液晶LCD-MST6M68F

  故障现象:白屏

  分析检修:开机检查发现整机启动正常,但是屏亮起的时间较长,且亮起后呈现白屏,伴音及整机其他功能均正常,因此将故障确定在逻辑板上。

  首先检测逻辑板各路供电,发现VGHP检测点无电压,而正常时此检测点应有19.5V电压再测其它几个检测点电压正常取下逻辑板,测VGHP电压输出端对地电阻为0欧,显然这个问题就是因无VGHP电压引起当取下滤波电容CP19时,复测VGHP输出端对地电阻恢复正常将逻辑板装回原机,开机故障依然如故再测仍无VGHP电压,往前再测UP110脚有正常的直流22.5V和交流5V输出,VAA检测点也有正常的13V电压,由此确定无VGHP电压是因DP5开路所致,直接更换后后开机检测VGHP电压有正常的19.5V电压输出,整机恢复正常。
