液晶显示屏逻辑板电路组成

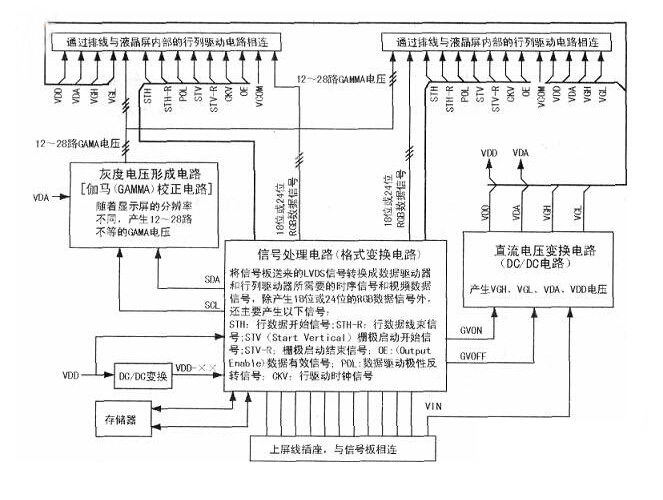

逻辑板主要由信号处理电路（又称格式变换电路）、灰变电压形成电路（又称伽马（GAMMA）校正电路）、和直流电压变换（DC-DC）电路（又称供电电路）三部分组成，如下图所示。

信号处理电路主要是将主板送来的LVDS信号进行拆分与转换，最终形成数据驱动器和行列驱动器所需的时序信号和视频数据信号；灰度电压形成电路主要是形成液晶屏显示图像所需的灰度等级电压，从而使图像层次丰富，更加鲜明逼真；直流电压变换电路主要是形成信号处理IC和行、列驱动电路的供电电压，以及液晶屏内部薄膜场效应晶体管（TFT）的开/关电压。

逻辑板各部分电路在实物上很好识别：信号处理电路主要由一块在规律集成块（又称时序控制块，集成有时序发生、恶气格式转换、控制及显示存储等电路）和存储器等元件组成。该部分电路损坏后的常见故障是黑屏、白屏、图像拖尾或图像上出现色斑等。

值得一提的是，部分高清液晶屏所配逻辑板的主芯片采用HGA封装，并且部分芯片顶部贴有散热胶，在安装时，应将散热胶与逻辑板的屏蔽金属壳充分接触，以保证其散热效果。

灰度电压形成电路主要有两种电压产生方式：一种是利用电阻分压网络产生，其电路特点是伽马校正芯片（如常见的AS15F、MAX859、BUF11702等）周围分布有大量的贴片电阻；另一种是采用总线控制的运放分压方式，其电路特点是伽马校正芯片周围安装有运算放大器，如LM324、LM358、54111REZ等。该部分电路损坏后的典型故障现象是图像呈照相底片负像，或图像昏暗。

直流电压变换（DC/DC）电路主要由控制芯片（常见型号有TPS65160、TPS65161、LM2716MT等）、功率开关管、储能电感、滤波电容和续流二极管组成，其特征元件是电感与二极管。该部分电路损坏后的典型故障现象是黑屏或白屏。
