LG 6870C-0310C液晶逻辑板，是一款适用于LG 32寸-42寸-47寸-55寸模组和 open cell 的TCON 板， 能直接驱动1920*1080分辨率的LVDS屏，内含强大的视频处理功能，能输出高质量的画面。支持双通道LVDS输入，可以显示真实1.07g颜色 (8-bit+Hi-FRC)。

  技术参数：

  面板类型：IPS  TFT-LCD  液晶玻璃

  面板尺寸：32寸-42寸-47寸-55寸

  面板分辨率：1920*1080

  输入分辨率：1920*1080

  显示颜色：1.07B（8-bit+Hi-FRC）

  响应时间：5.5（Typ） (G  to  G) (ms)

  扫描频率：60Hz

  信号接口：LVDS

  电流范围：300mA~700mA（Typ）

  输出电压：12.0V（Typ）

  输出接口：(FPC-60PIN-0.5)*2

  信号输入：8-Bit LVDS Signal 1920x1080@60Hz

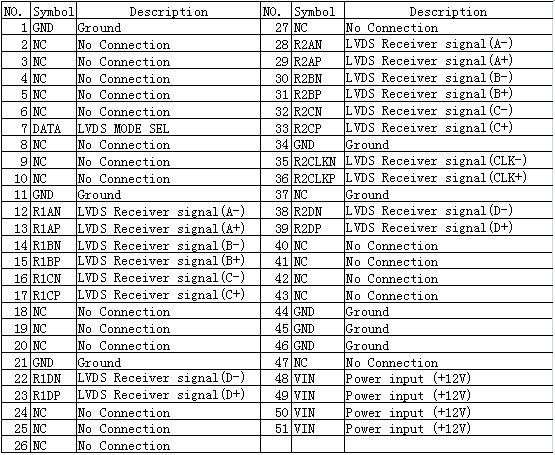

 LVDS接口定义





  注意事项

  相对湿度≤80%

  存储温度-20～60℃

  使用温度-10～60℃

  请使板卡远离静电

  勿受重压及弯折变形

  正确接好驱动屏线前请勿通电源

  当板卡正在工作时切勿在板卡上掉入落可导电物体

  请勿拆解此板卡

  如果板卡有灰尘，请用酒精擦试
