华星光电逻辑板-TT4851D01-1

[ 时间:2015-10-23 11:58:08 点击: ]
  产品概述:
      华星CSOT TT4851D01-1 液晶逻辑板,是一款适用于友达华星CSOT TT4851D01-1  open cell 的TCON 板, 能直接驱动3840*2160分辨率的LVDS屏,内含强大的视频处理功能,能输出高质量的画面。支持双通道LVDS输入,可以显示真实1.07g颜色 (8-bit+Hi-FRC)。

  技术参数:
  面板类型:a-si  TFT-LCD  液晶玻璃
  面板尺寸:48.5英寸
  面板分辨率:3840(RGB)*2160
  输入分辨率:1920*1080
  显示颜色:1.07B(8-bit+Hi-FRC)
  响应时间:5.5(Typ) (G  to  G) (ms)
  扫描频率:60Hz
  信号接口:LVDS
  电流范围:300mA~700mA(Typ)
  输出电压:12.0V(Typ)
  输出接口:(FPC-80PIN-0.5)*2
  信号输入:8-Bit LVDS Signal 1920x1080@60Hz

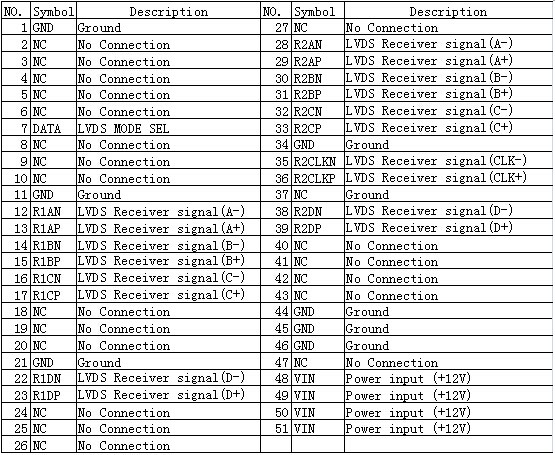

  LVDS接口定义


  注意事项
  相对湿度≤80%
  存储温度-20~60℃
  使用温度-10~60℃
  请使板卡远离静电
  勿受重压及弯折变形
  正确接好驱动屏线前请勿通电源
  当板卡正在工作时切勿在板卡上掉入落可导电物体
  请勿拆解此板卡
  如果板卡有灰尘,请用酒精擦试

 华星系列逻辑板

视显光电 ST5461D02-2逻辑板适配如下华星系列屏

TT4851D01-1/2/3/4/5/6  MT5461D01-1/2/3/4/5  ST5461D02-1/2/3/5/7   ST5461D04-1/2

视显光电 TT4851D01-2逻辑板适配如下华星系列屏

TT4851D01-1/2/3/4/5/6  MT5461D01-1/2/3/4/5 ST5461D04-1/2
